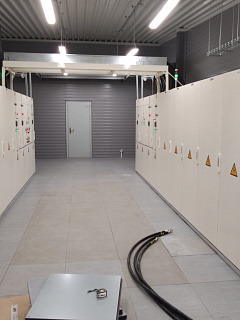

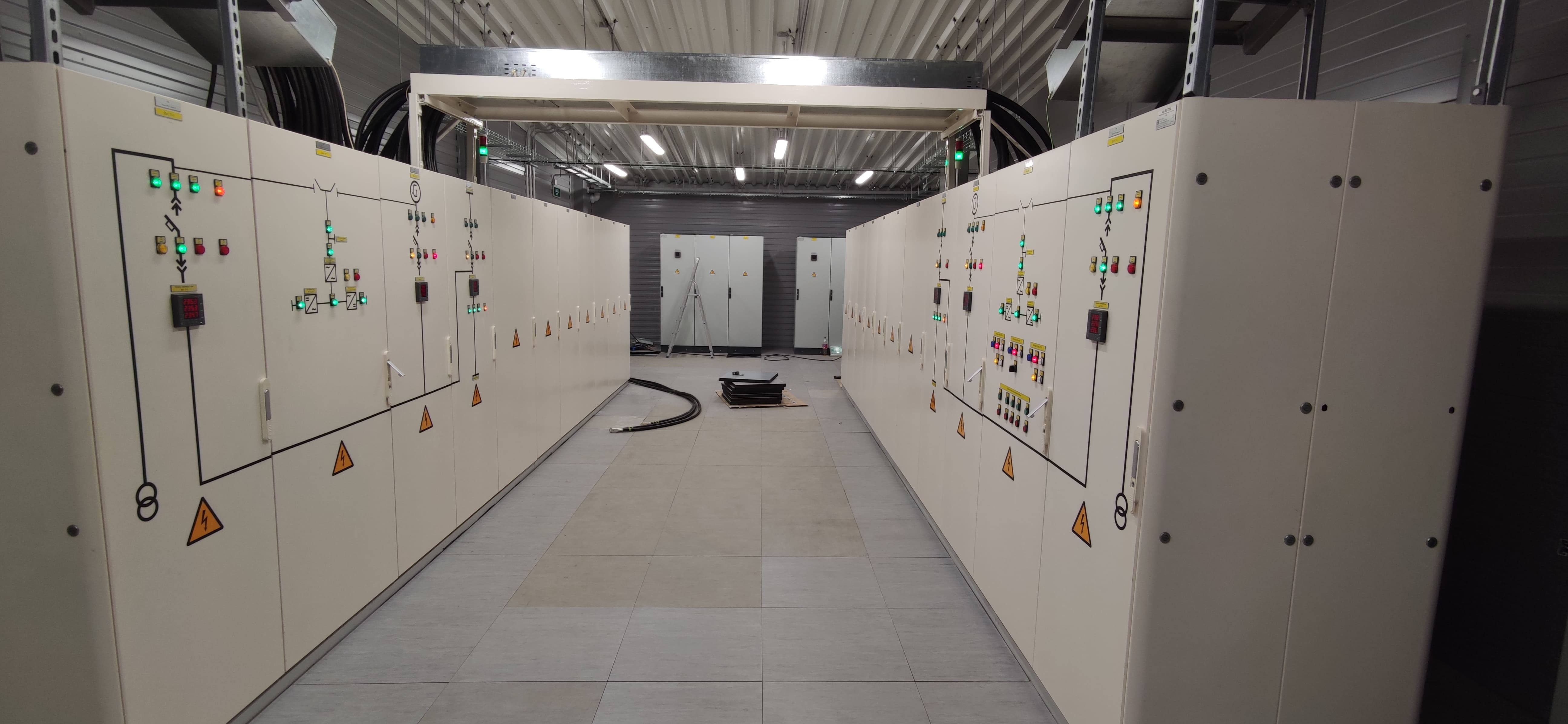

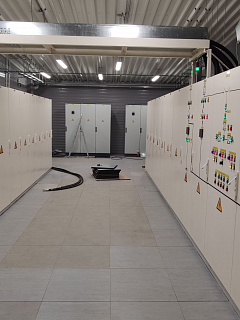

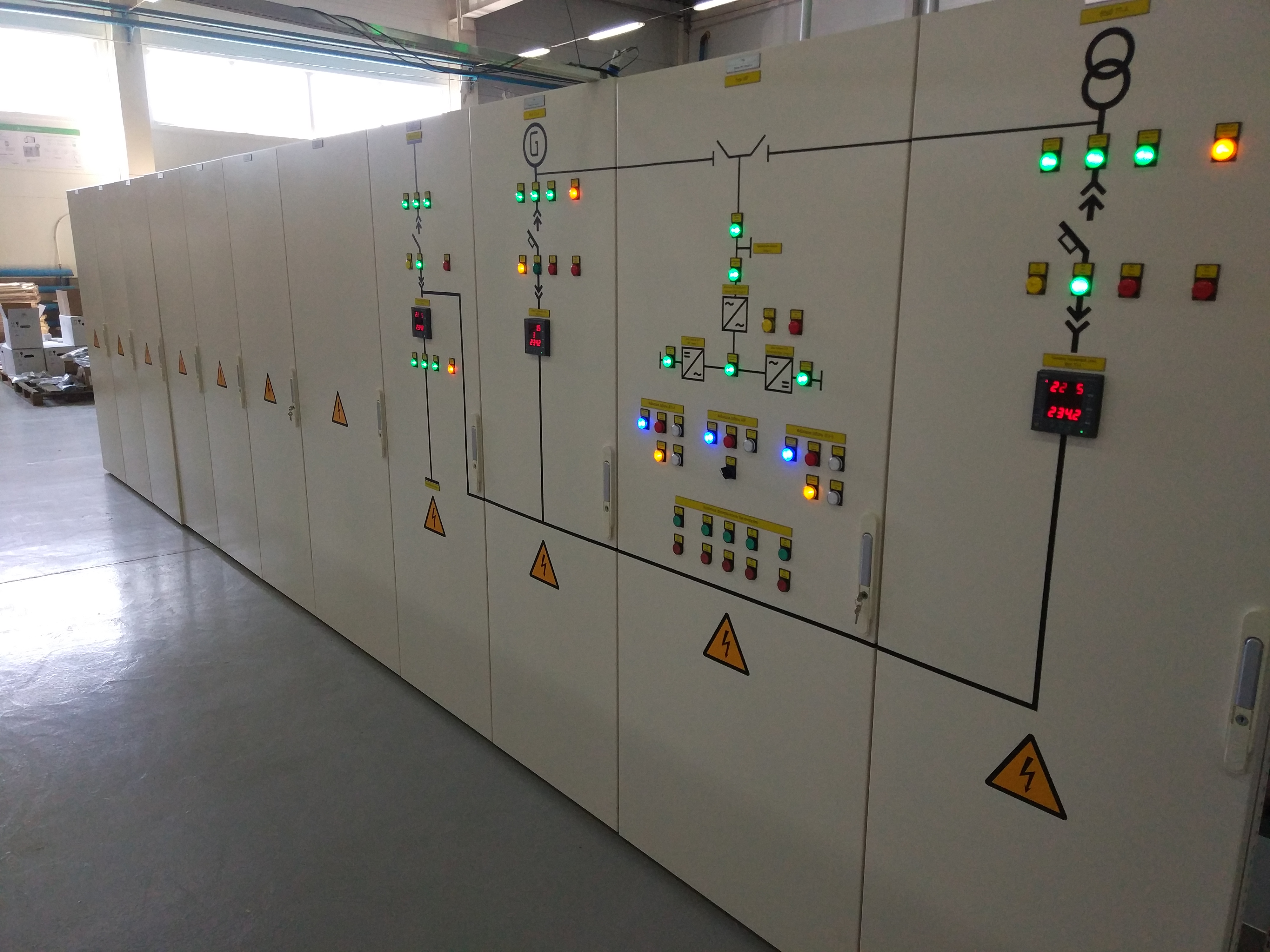

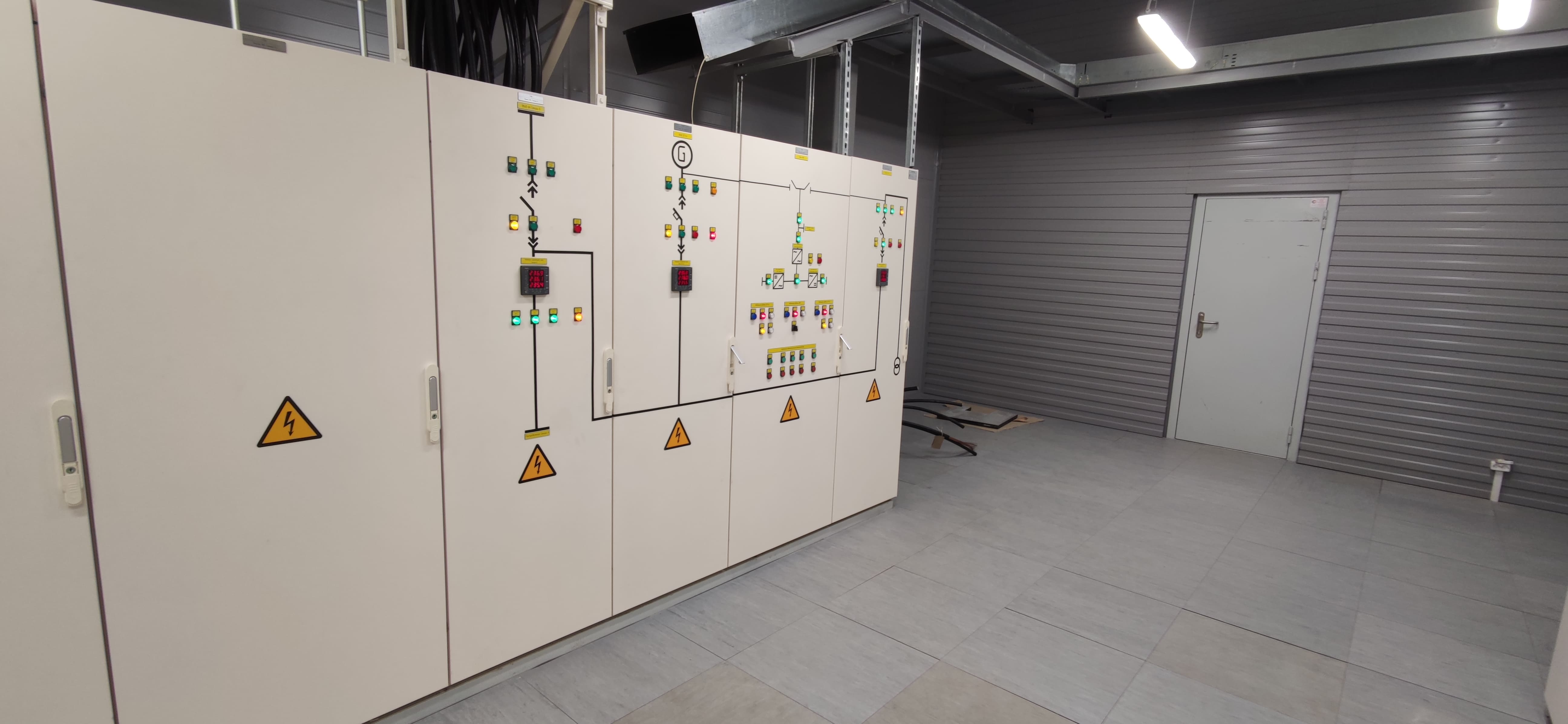

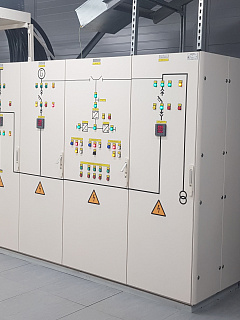

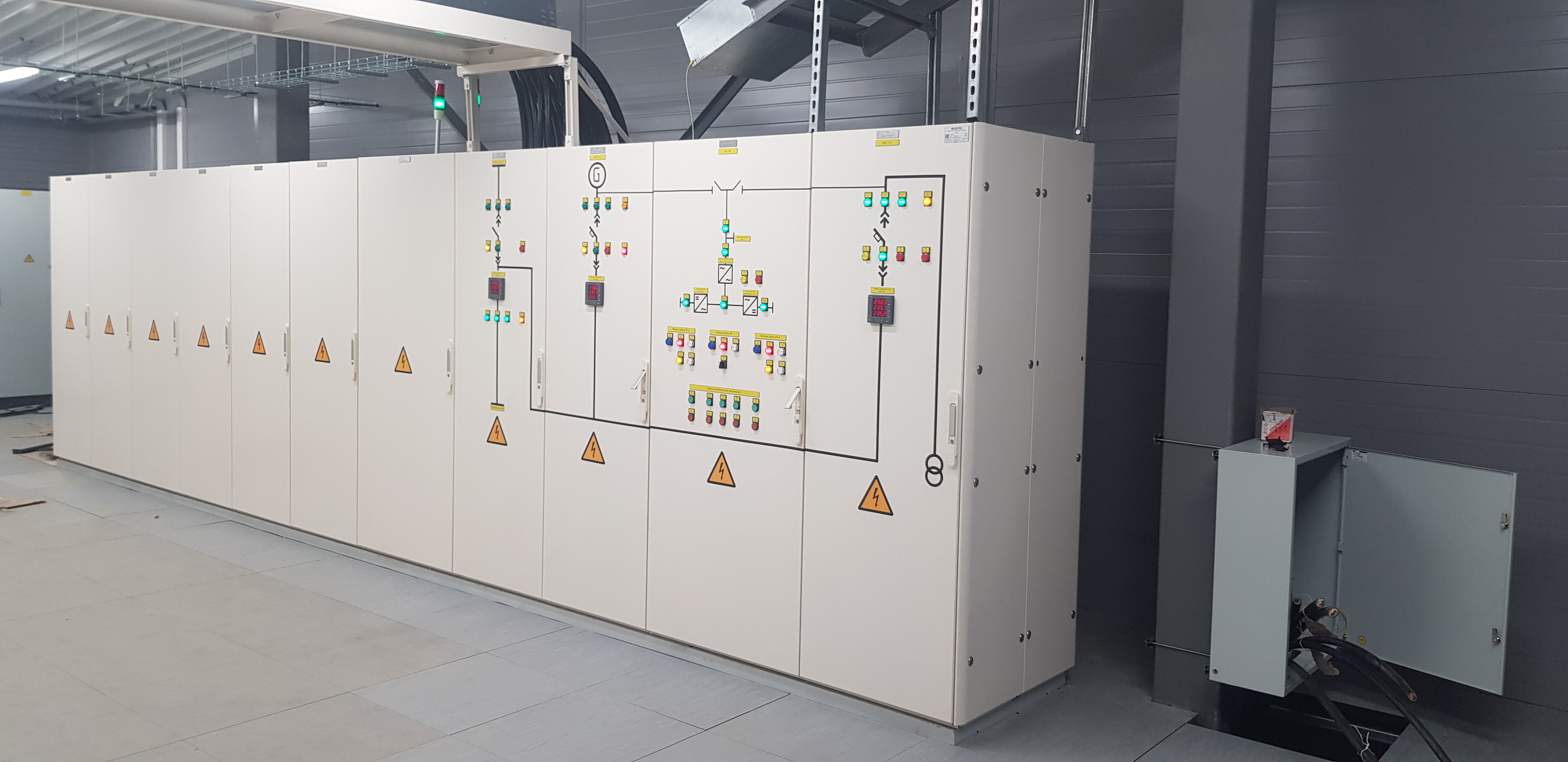

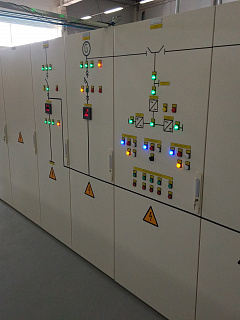

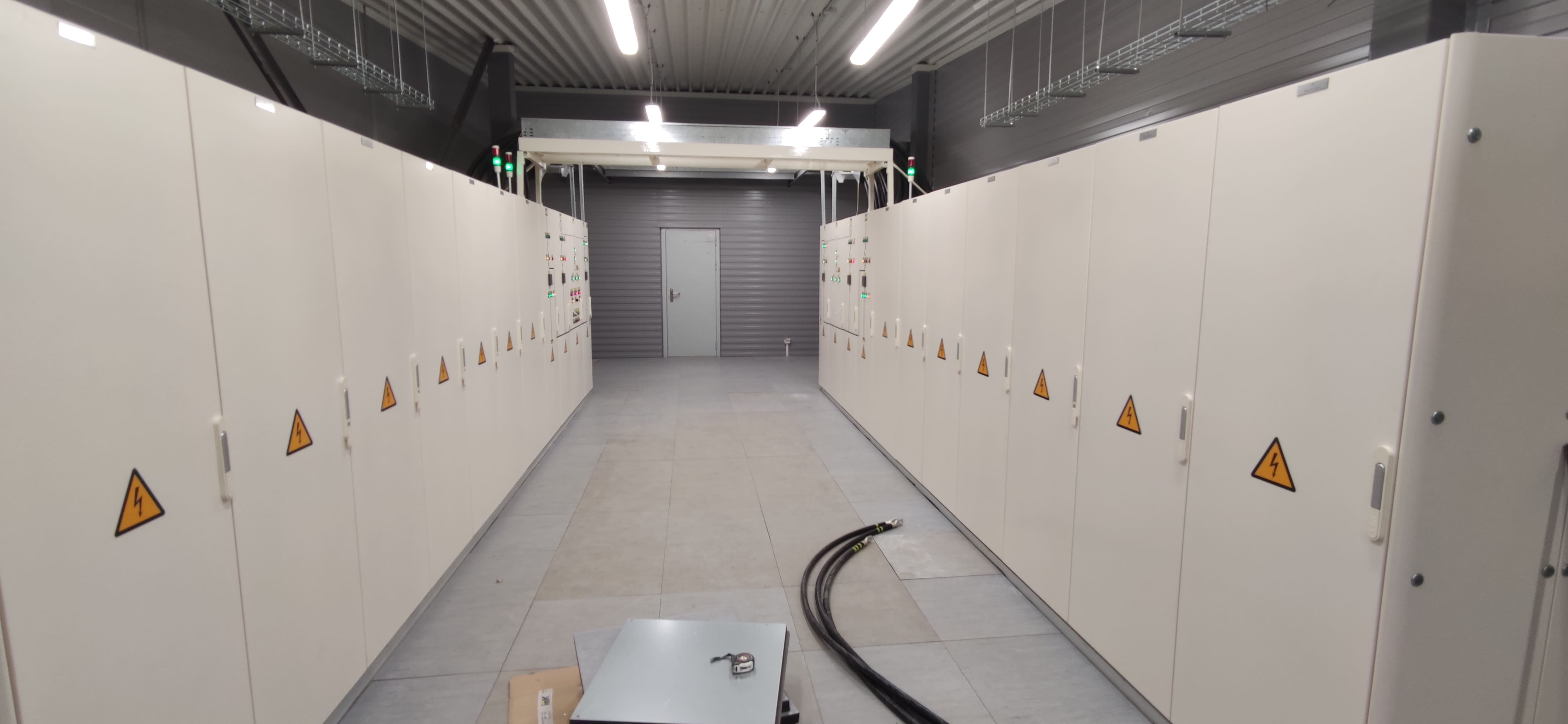

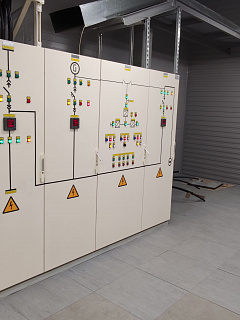

Главный Распределительный Щит In=3200А для помещения ЦОДа. Такого формата устройство это-далеко не первое в нашей практике, но уникальность именно этого НКУ обуславливается широким применением «умных» компонентов для управления и диспетчеризации.

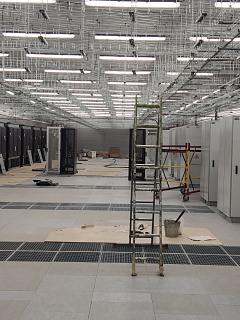

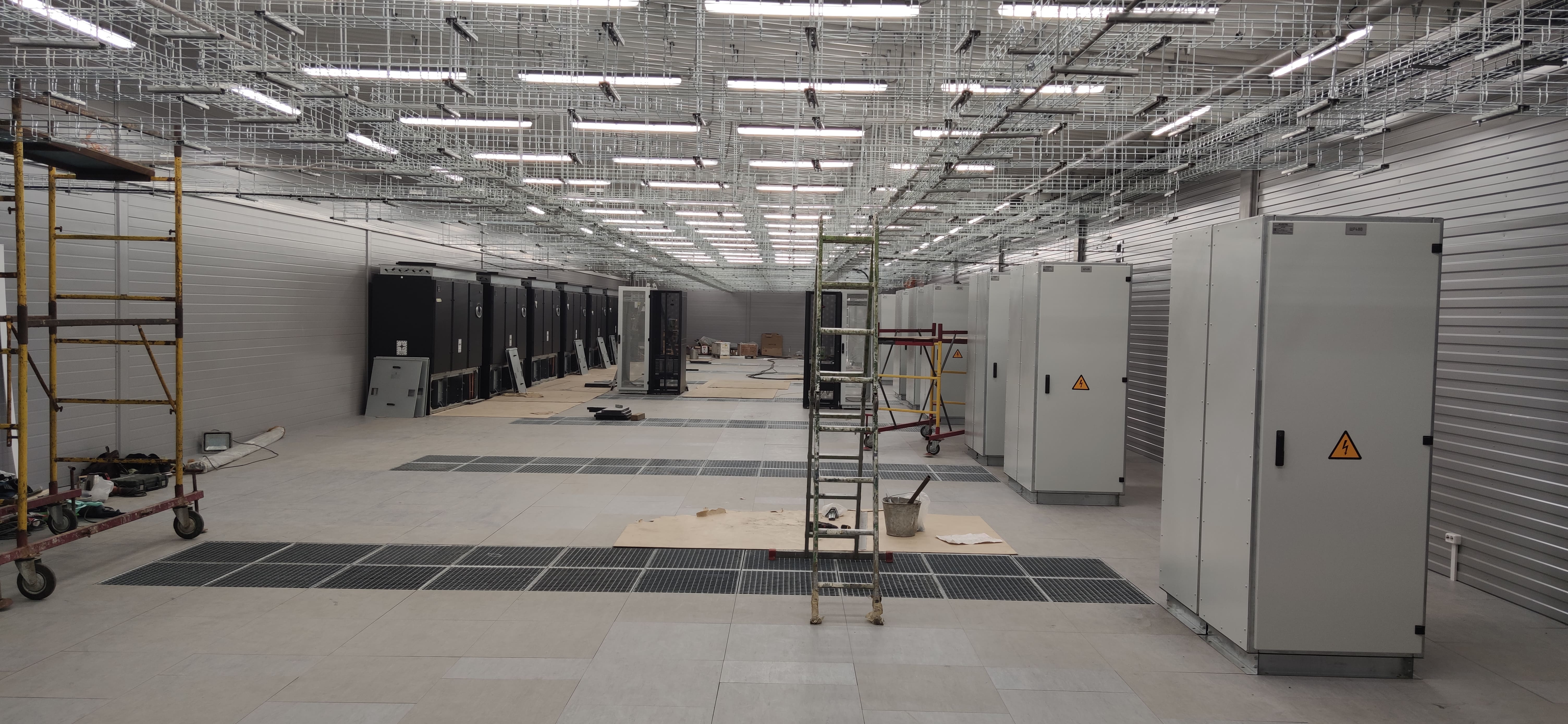

ЦОД спроектирован по уровню Tier III с резервированием 2N.

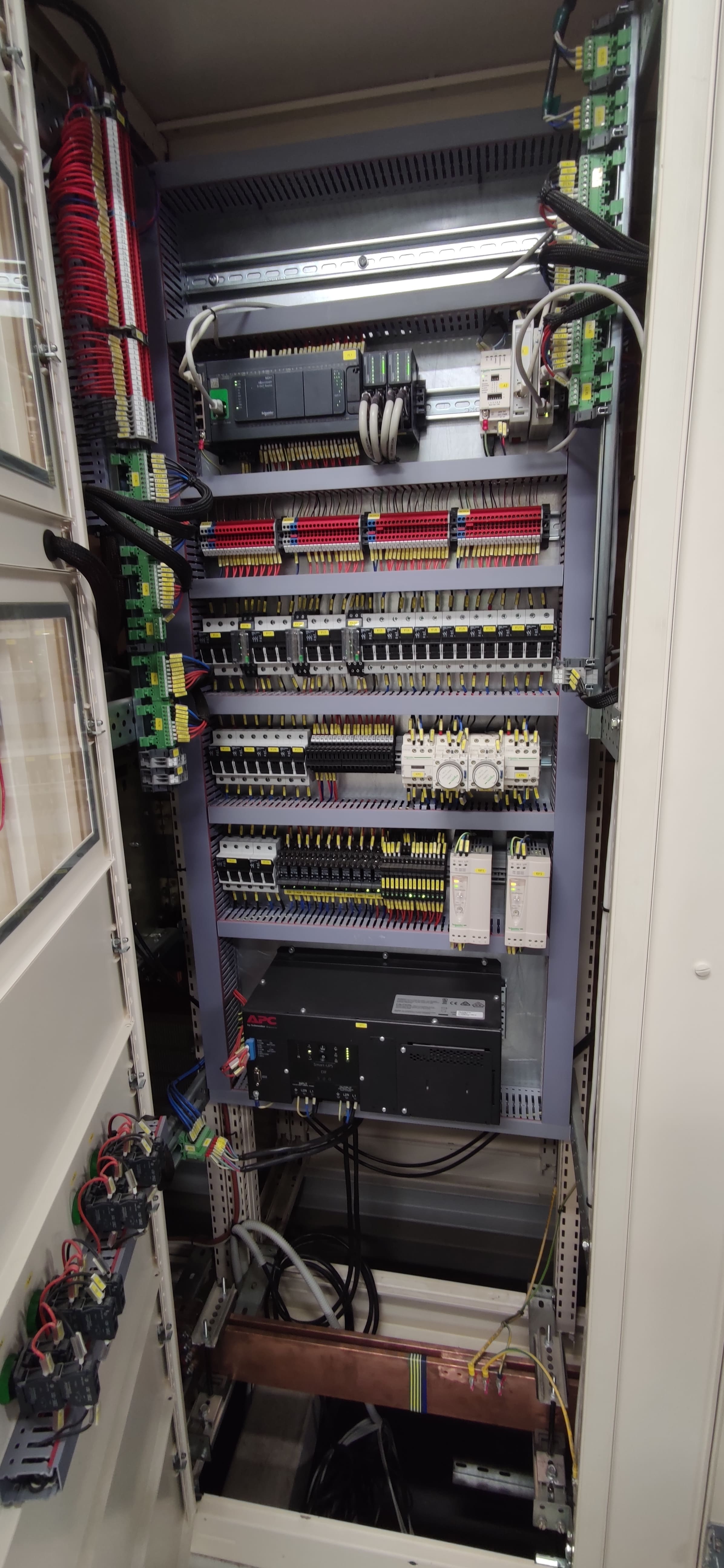

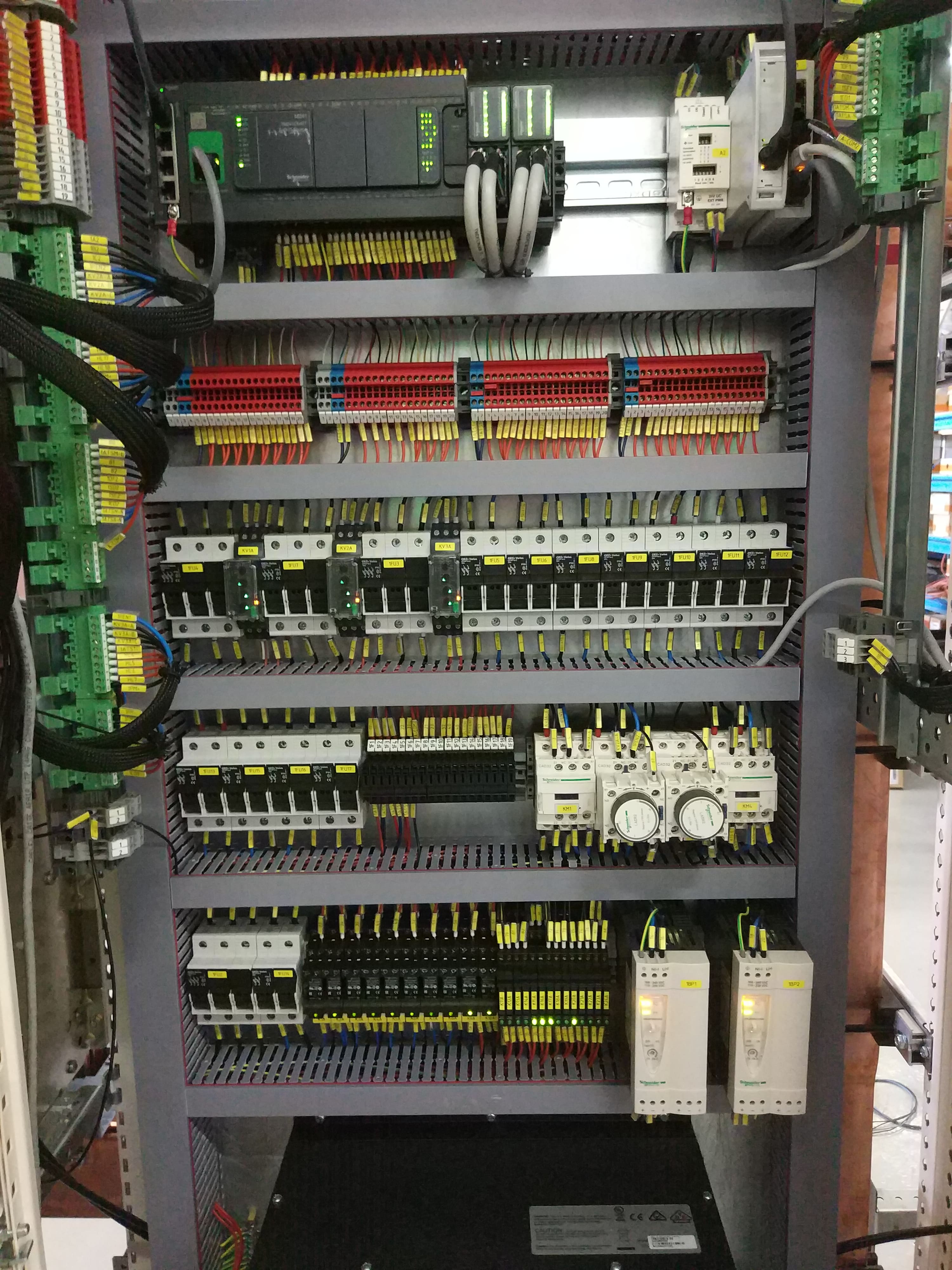

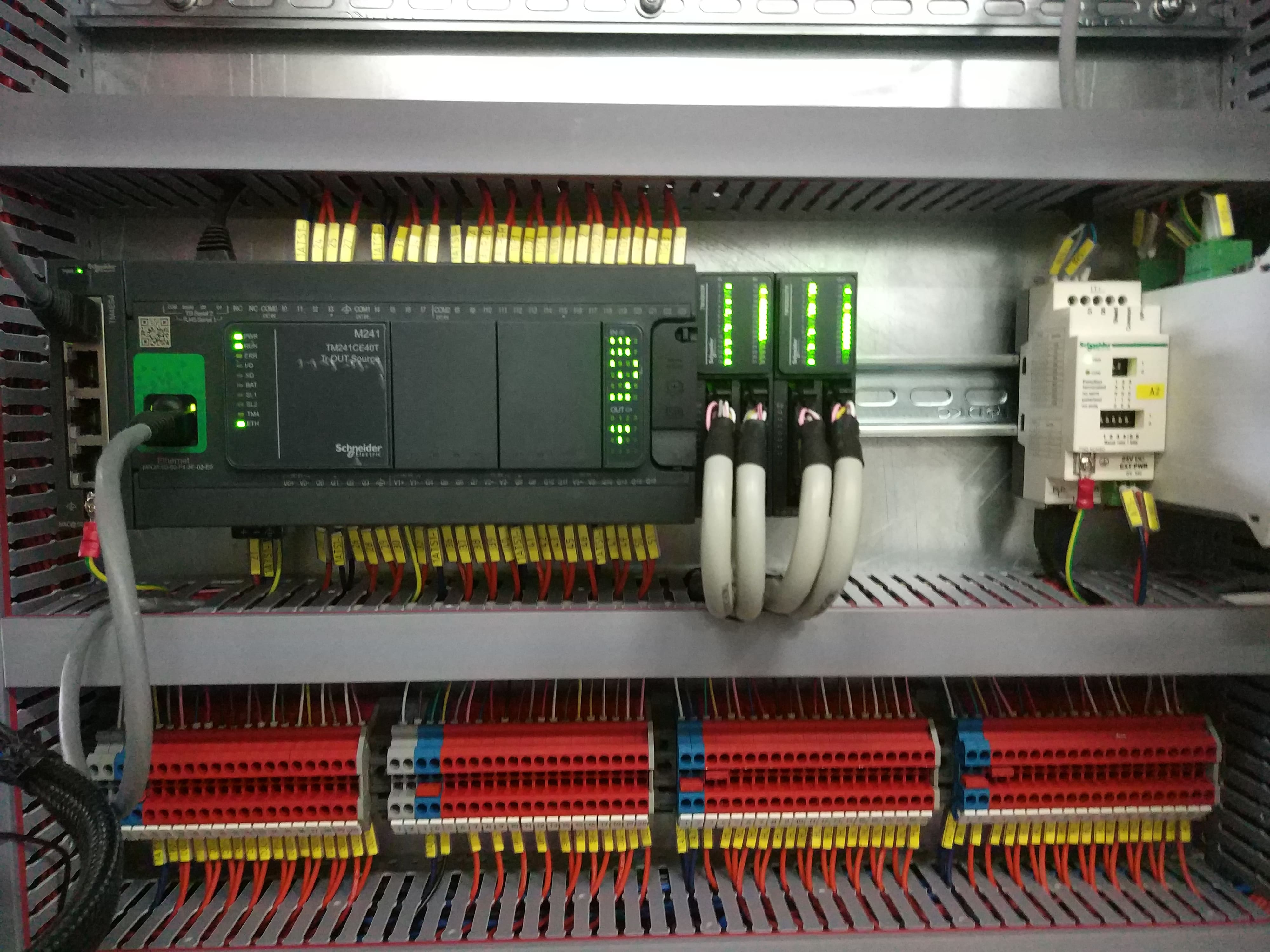

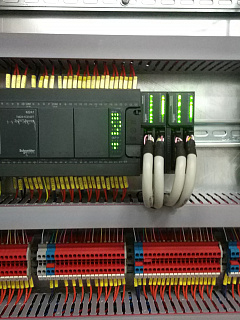

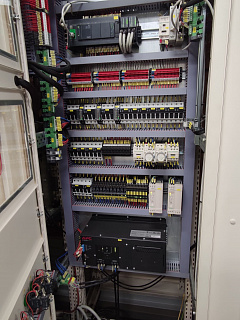

«Сердце» установки - это мощный программируемый логический контроллер Modicon M241 от Schneider-Electric, с распределённой системой ввода/вывода (полевые каплеры) и сбора информации. При этом как логика работы АВР, так и сбор данных реализован на одном ПЛК:
- ГРЩ может работать в различных режимах, переключая вводные автоматы исходя из текущей ситуации и обеспечивая питанием потребителей двух секций;

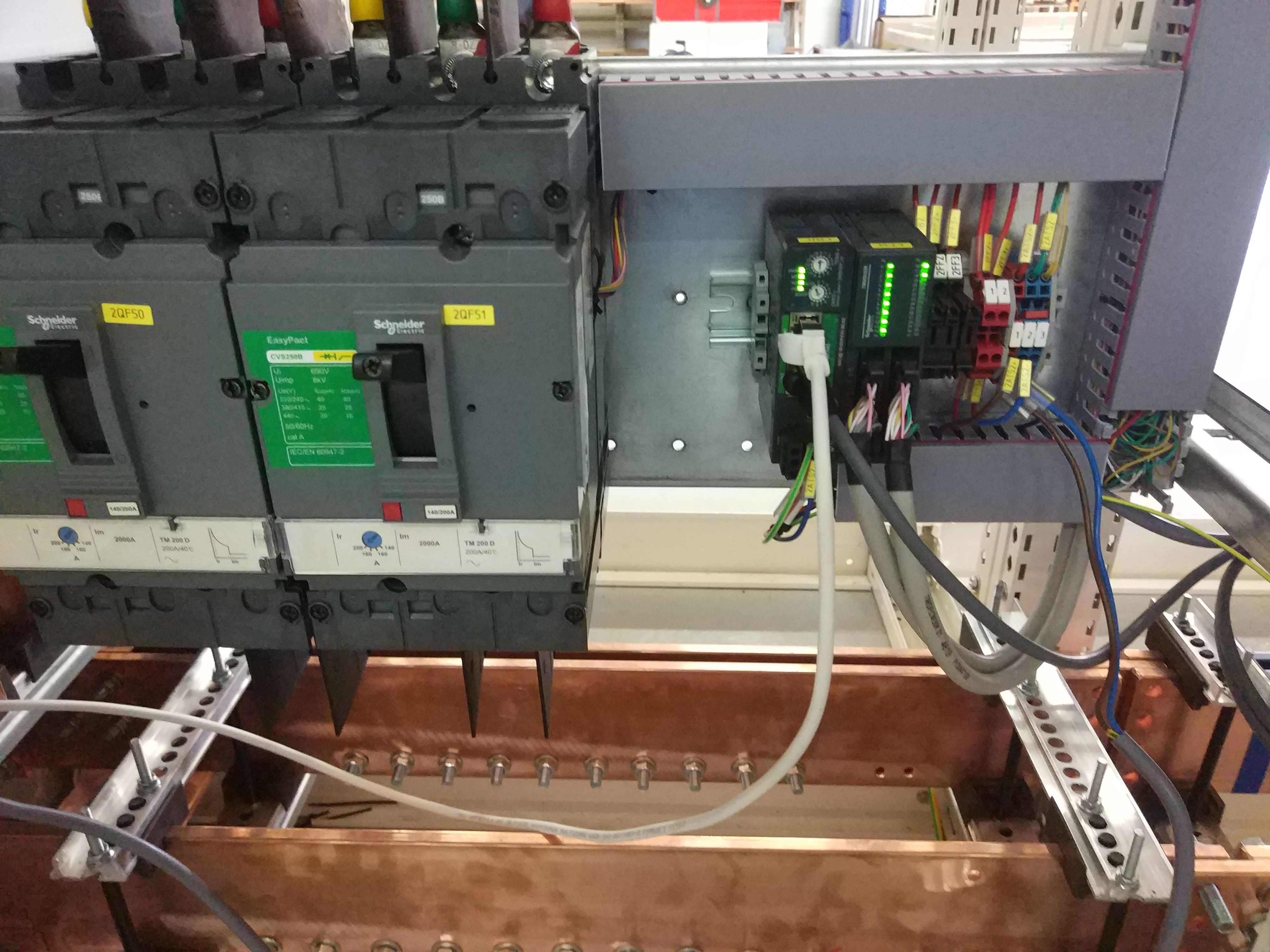

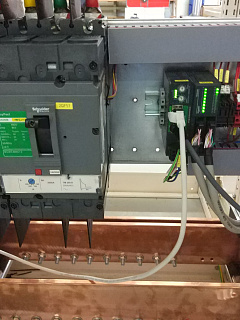

- осуществляет сбор данных от отходящих автоматических выключателей - это почти 200 потребителей с указанием состояния - включен/отключен/авария;
- имеется возможность передавать весь поток данных непосредственно на место оператора и/или на сервера хранения данных в различных протоколах: Modbus RTU, Modbus TCP/IP, SNMP;
- отдельным решением является передача различных аварийных ситуаций, начиная от свето-звуковой сигнализации и заканчивая передачей Trap пакетов по SNMP.
При реализации проекта, инженеры сервисной службы выполняли функции шеф-монтажа при сборке НКУ, наладку системы управления и диспетчеризации с последующей интеграцией в общую инфраструктуру ЦОДа.
