Объект: «Компрессорно-конденсационная установка (ККУ) для компримирования аммиака с использованием существующих винтовых компрессоров для объекта «Строительство перевалочного комплекса аммиака и минеральных удобрений мощностью 5 млн.тонн в год в морском порту Тамань.»
Описание НКУ-Алестел:
-
Для заказчика были изготовлены шкафы:
-

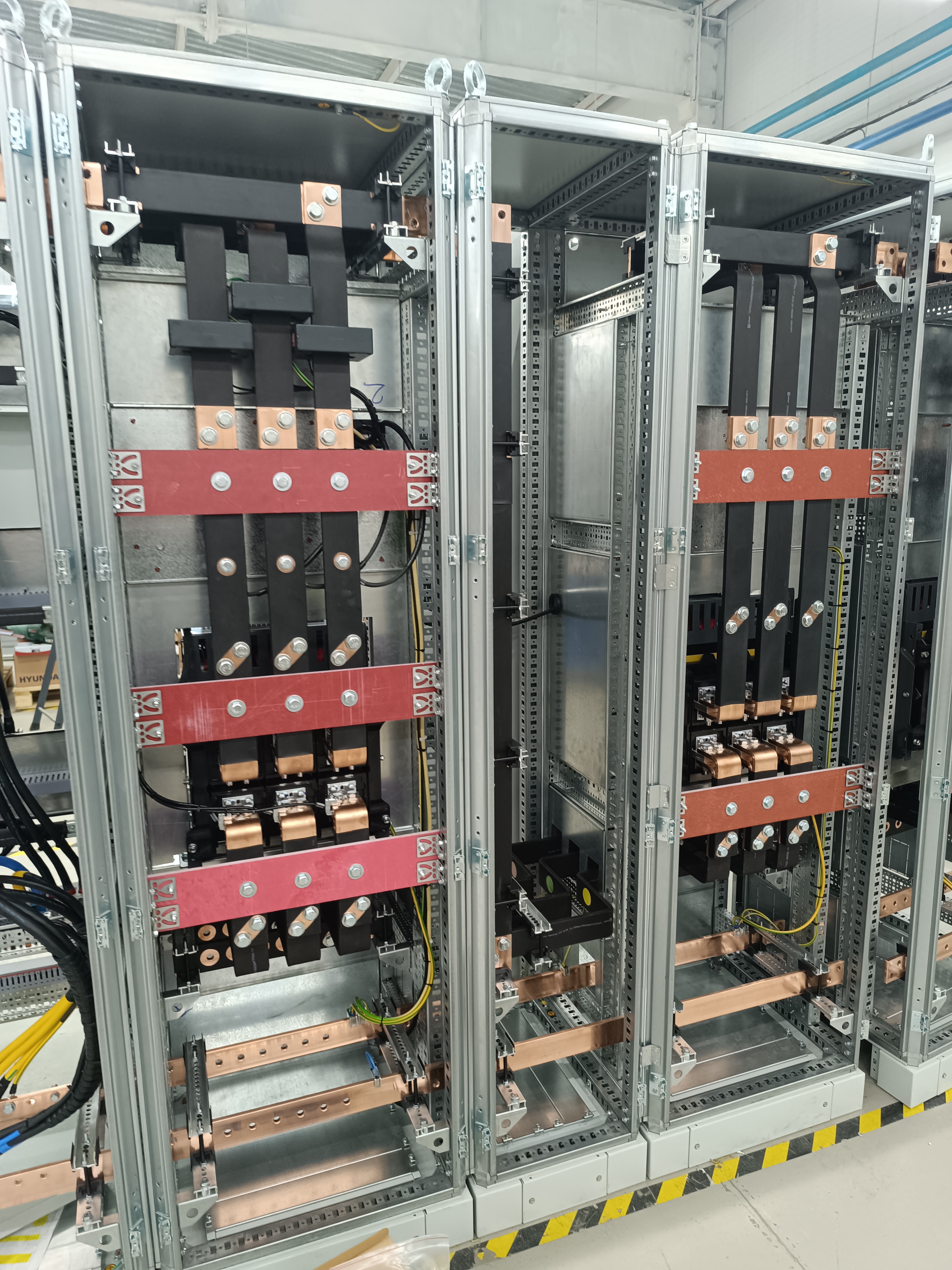

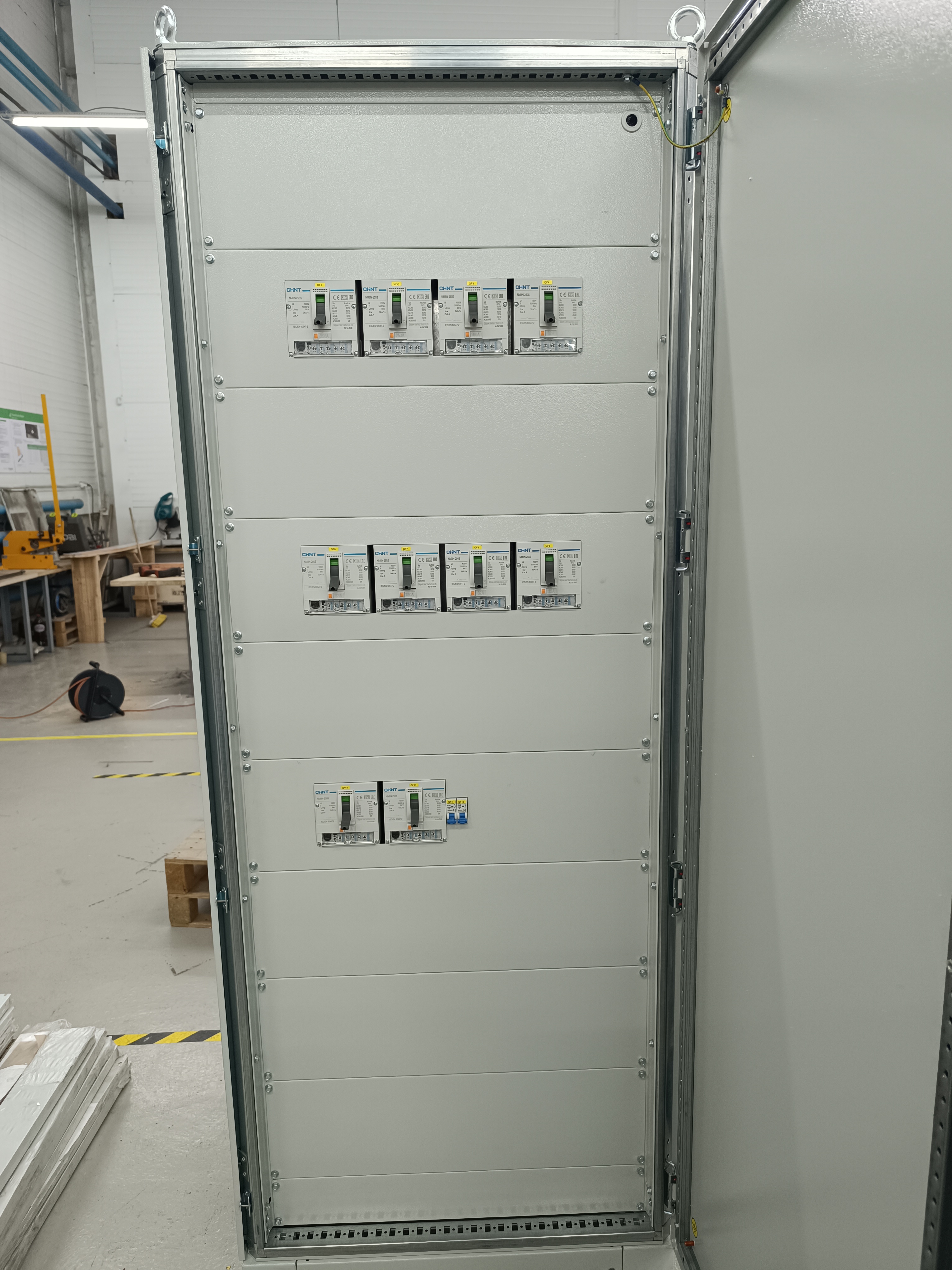

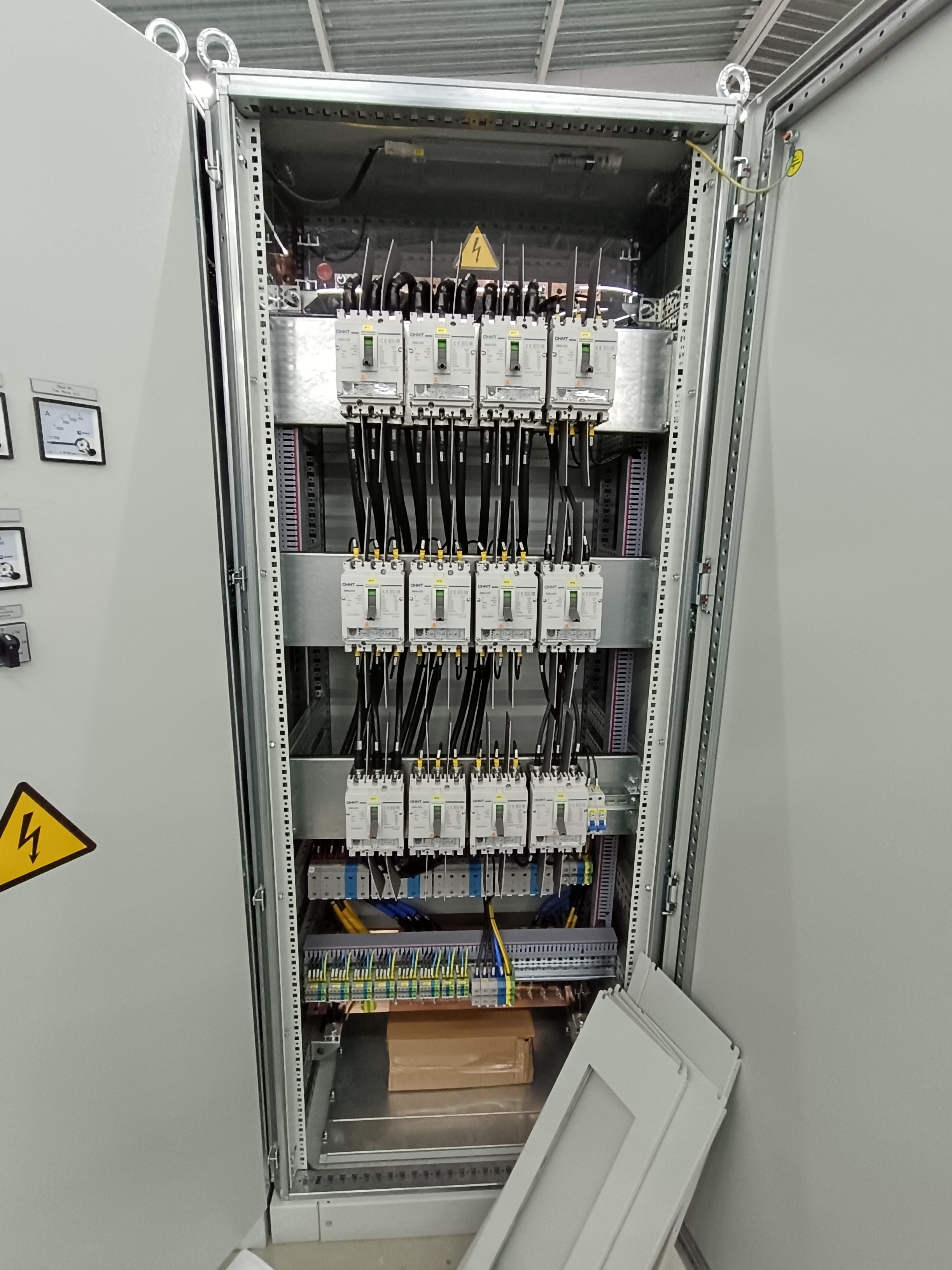

Главный распределительный щит (ГРЩ-0,4кВ) (номинальный ток 1250А)
-
Панель питания электрооборудования системы противопожарной защиты (ПЭСПЗ)
-

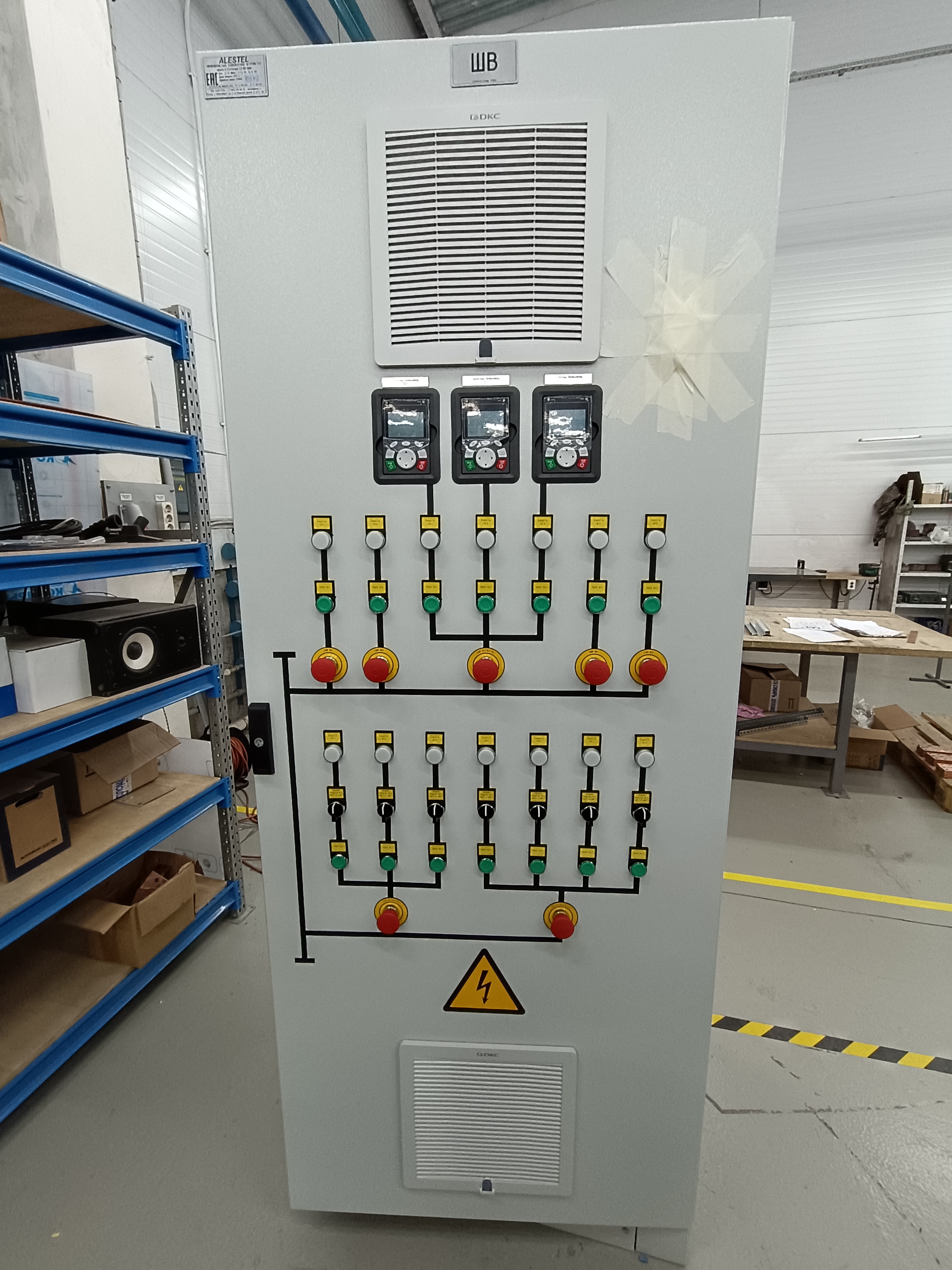

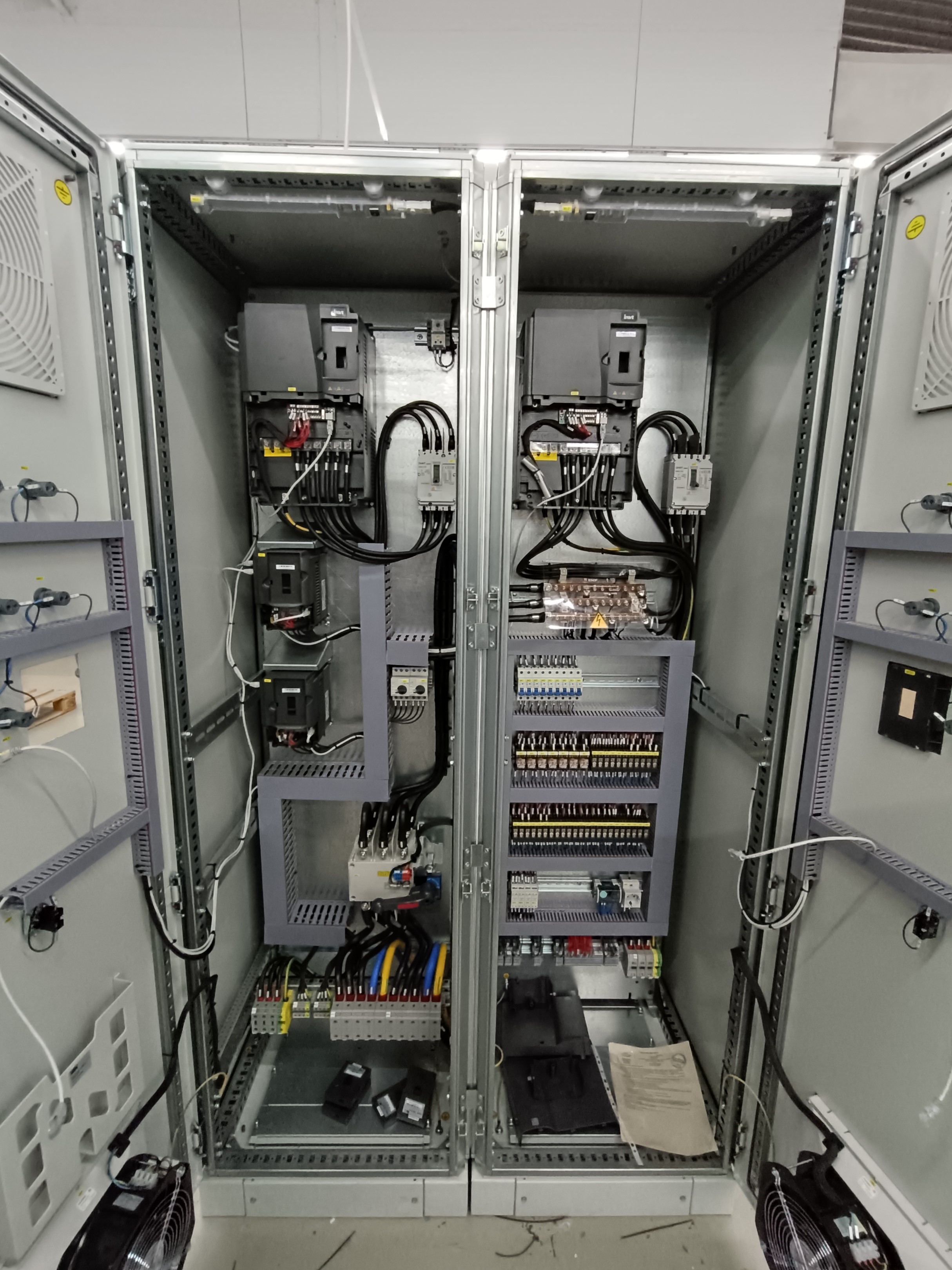

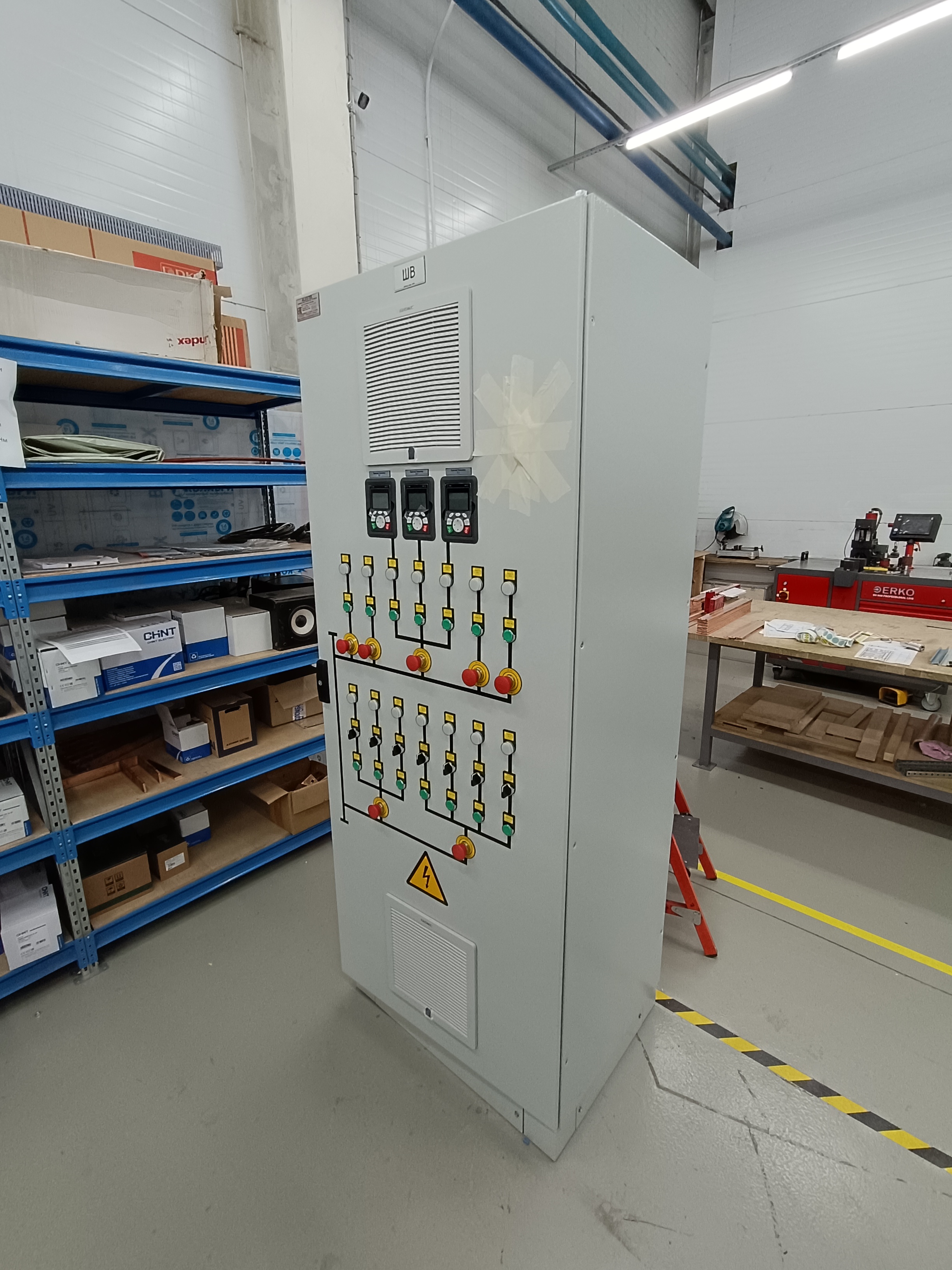

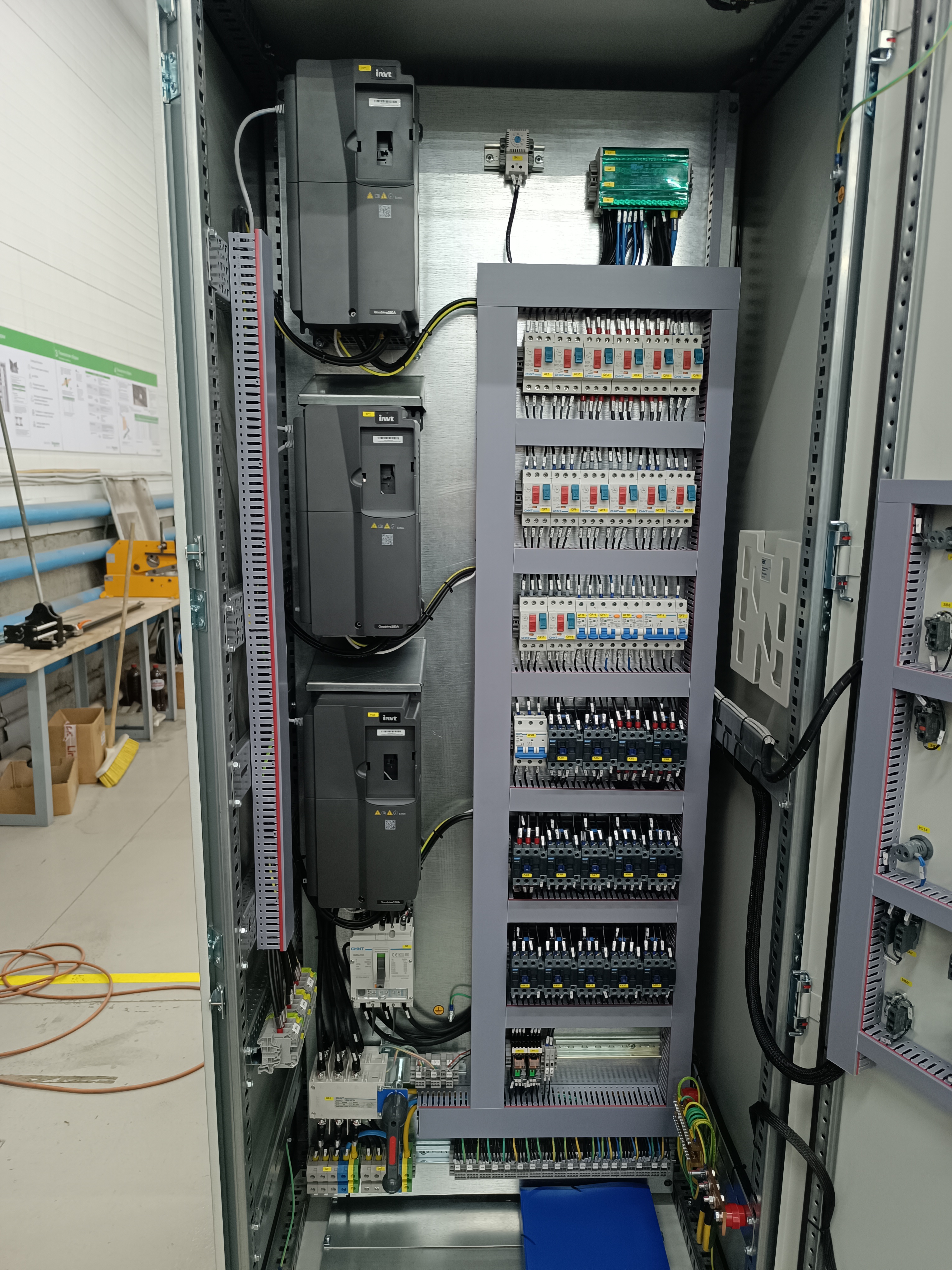

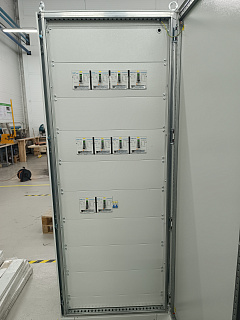

Шкаф вентиляции (ШВ)
-
Шкаф распределительный (ШР)
-
Шкаф освещения (ШО)
-
Шкаф аварийного освещения (ШАО)
-

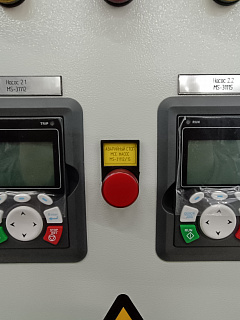

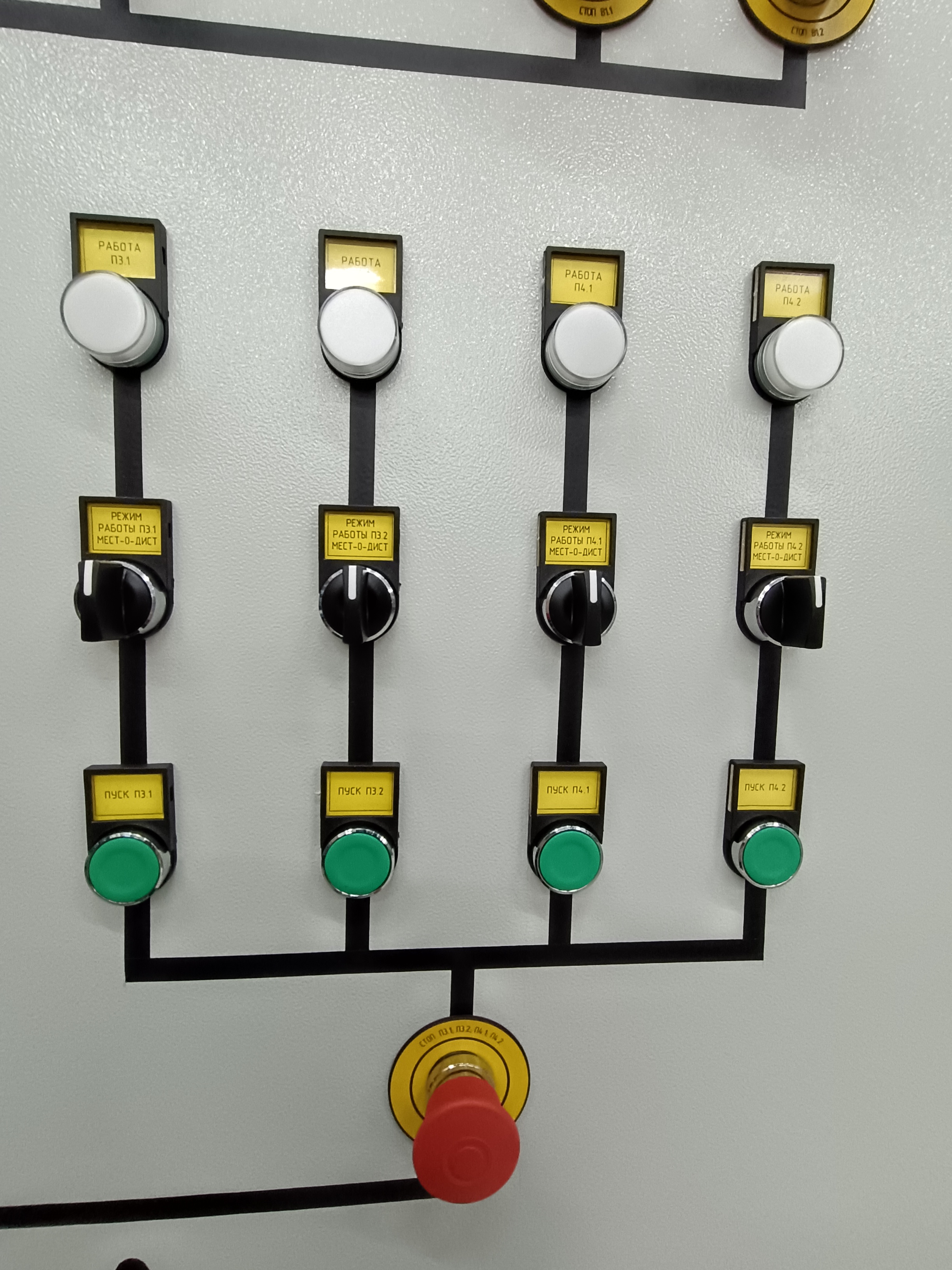

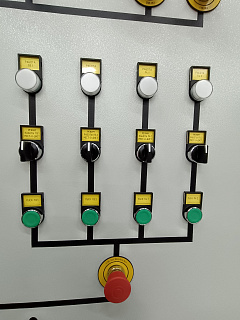

Щит управления силовой для автоматизации испарительного конденсата (МСС-9100)
-
Щит управления силовой для автоматизации испарительного конденсата (МСС-9200)
-
Щит управления силовой для автоматизации испарительного конденсата (МСС-9300)
-
Щит управления силовой для автоматизации испарительного конденсата (МСС-9400)
-
Щит управления силовой для автоматизации испарительного конденсата (МСС-9500)
Основные комплектующие, участвующие в сборке:
|
Наименование
|
Оборудование
|
|

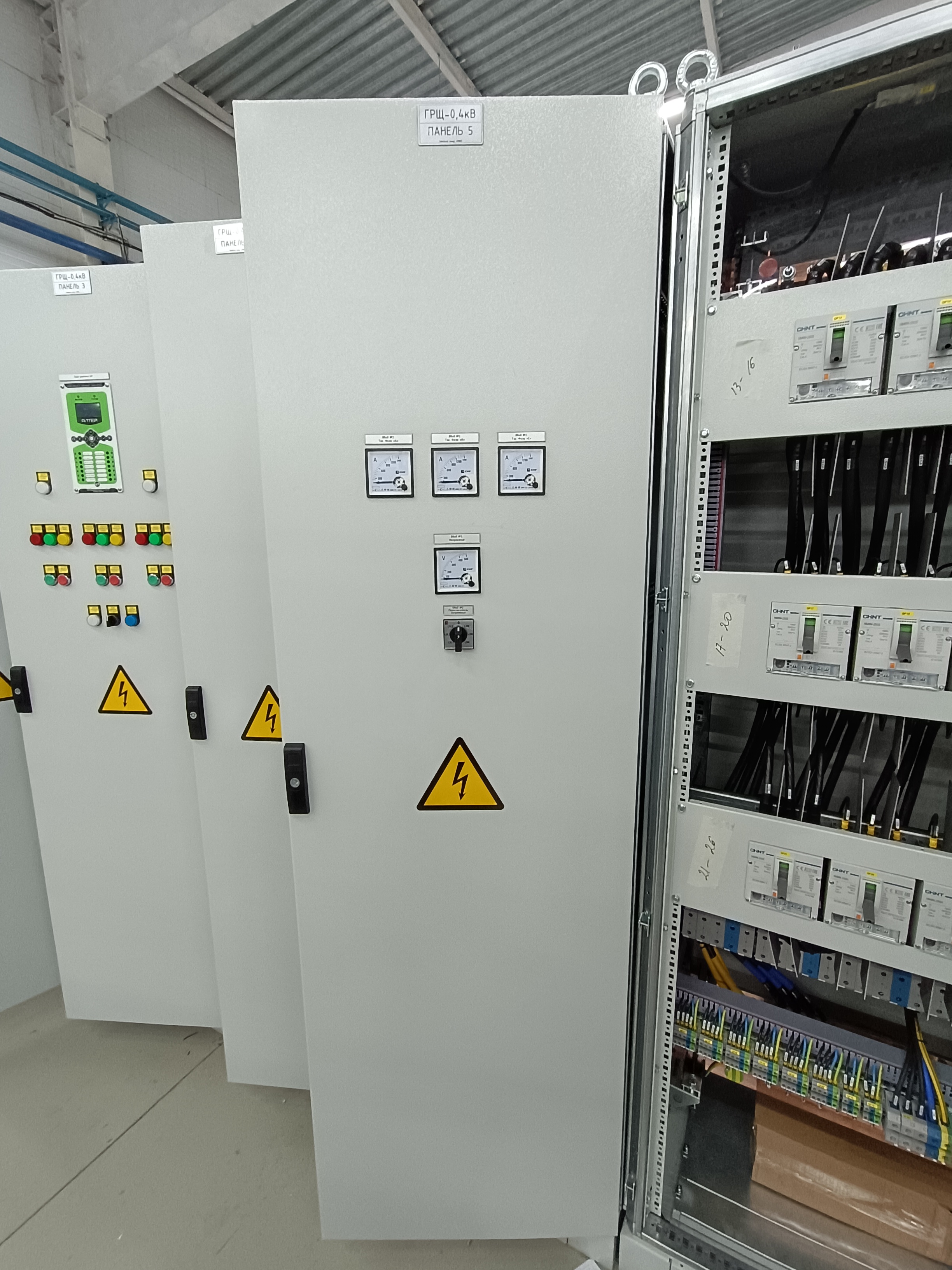

ГРЩ-0,4кВ
|

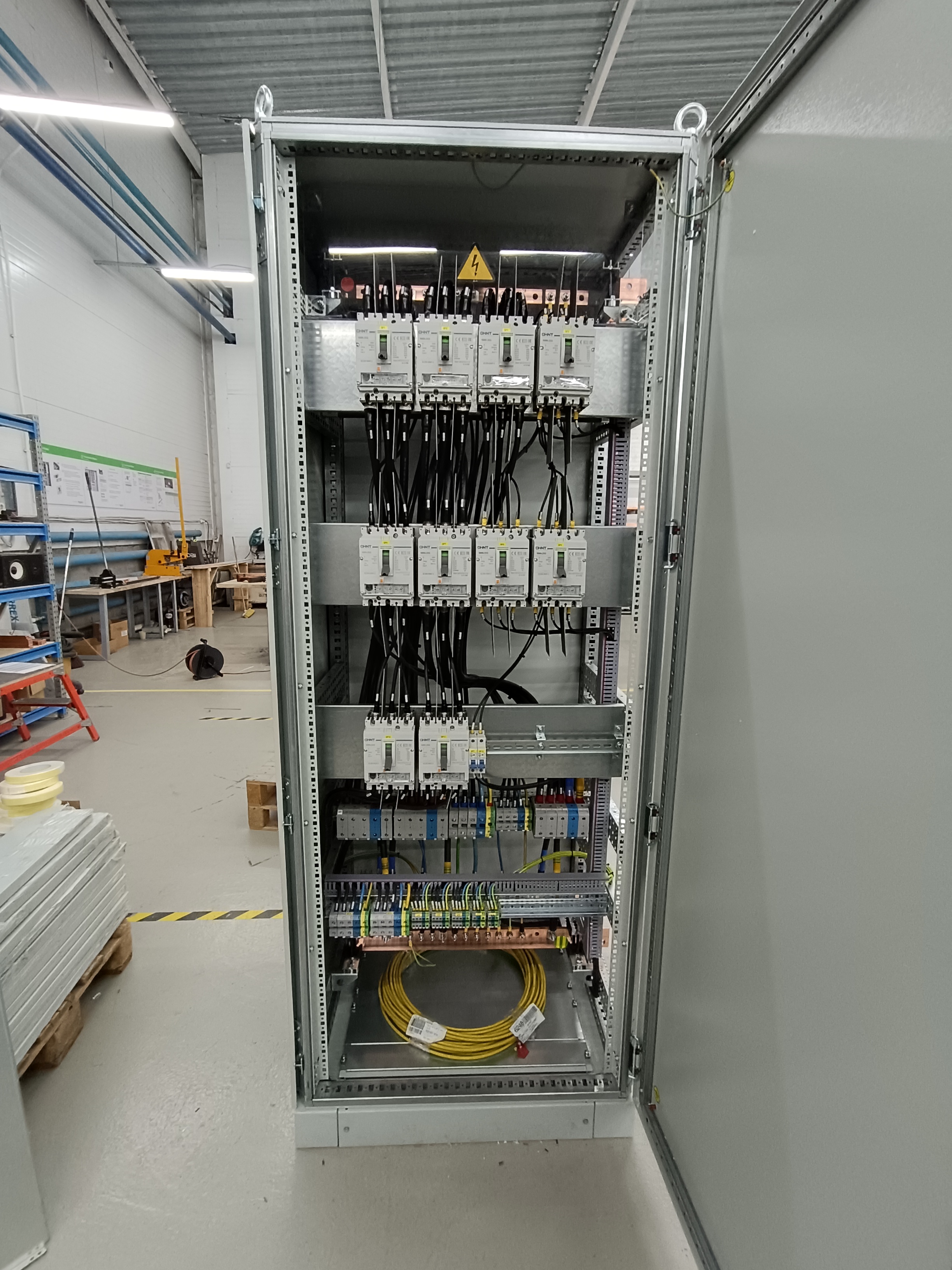

- Корпус НКУ – IEK-Format степень секционирования 2b;
- Аппараты распределения – Chint (воздушные автоматические выключатели – NA1; отходящие автоматические выключатели – NM8N);

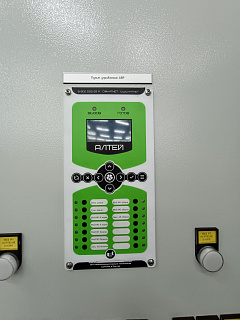

- Автоматический ввод резерва – на базе микропроцессорного устройства Алтей-01;
- Шина магистральная медная М1Т;
- Термоусаживаемая трубка для магистральной шины.
|
|
ПЭСПЗ
|
- Корпус НКУ – DKC ST;
- Аппараты распределения – Chint;
- Автоматический ввод резерва – на базе контакторов Chint.
|
|
ШВ
|
- Корпус НКУ – IEK-Format;
- Аппараты распределения – Chint;

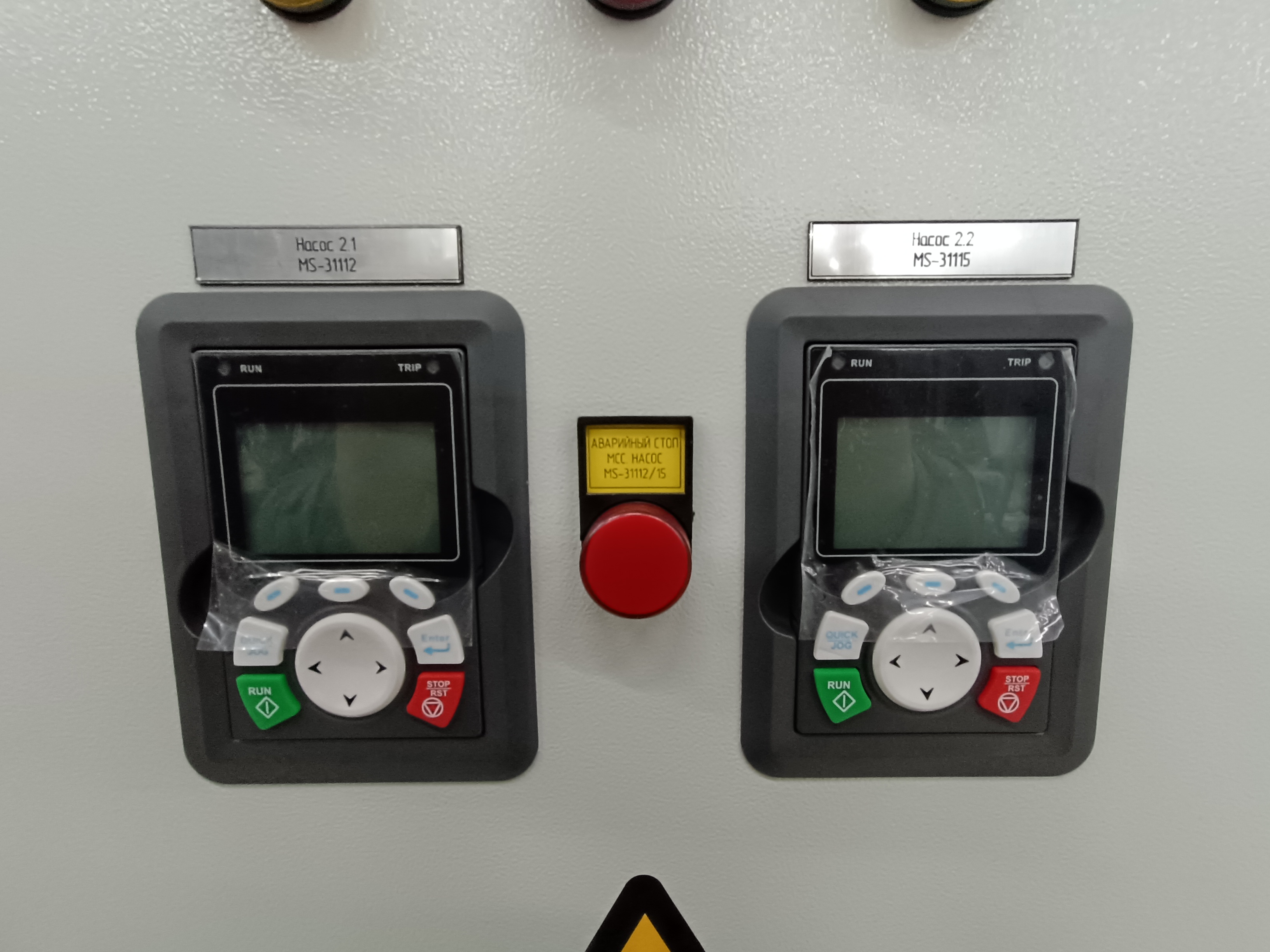

- Частотные преобразователи – INVT с платой связи Modbus TCP.
|
|
ШР
|
- Корпус НКУ – DKC ST;
- Аппараты распределения – Chint;
- Терморегуляторы – ТР-10.
|
|
ШО
|
- Корпус НКУ – DKC ST;
- Аппараты распределения – Chint.
|
|
ШАО
|
- Корпус НКУ – DKC ST;
- Аппараты распределения – Chint.
|
|
МСС-9100
|
- Корпус НКУ – IEK-Format;
- Аппараты распределения – Chint;
- Частотные преобразователи – INVT с платой связи Modbus TCP.
|
|
МСС-9200
|
- Корпус НКУ – IEK-Format;
- Аппараты распределения – Chint;
- Частотные преобразователи – INVT с платой связи Modbus TCP.
|
|
МСС-9300
|
- Корпус НКУ – IEK-Format;
- Аппараты распределения – Chint;
- Частотные преобразователи – INVT с платой связи Modbus TCP.
|
|
МСС-9400
|
- Корпус НКУ – IEK-Format;
- Аппараты распределения – Chint;
- Частотные преобразователи – INVT с платой связи Modbus TCP.
|
|

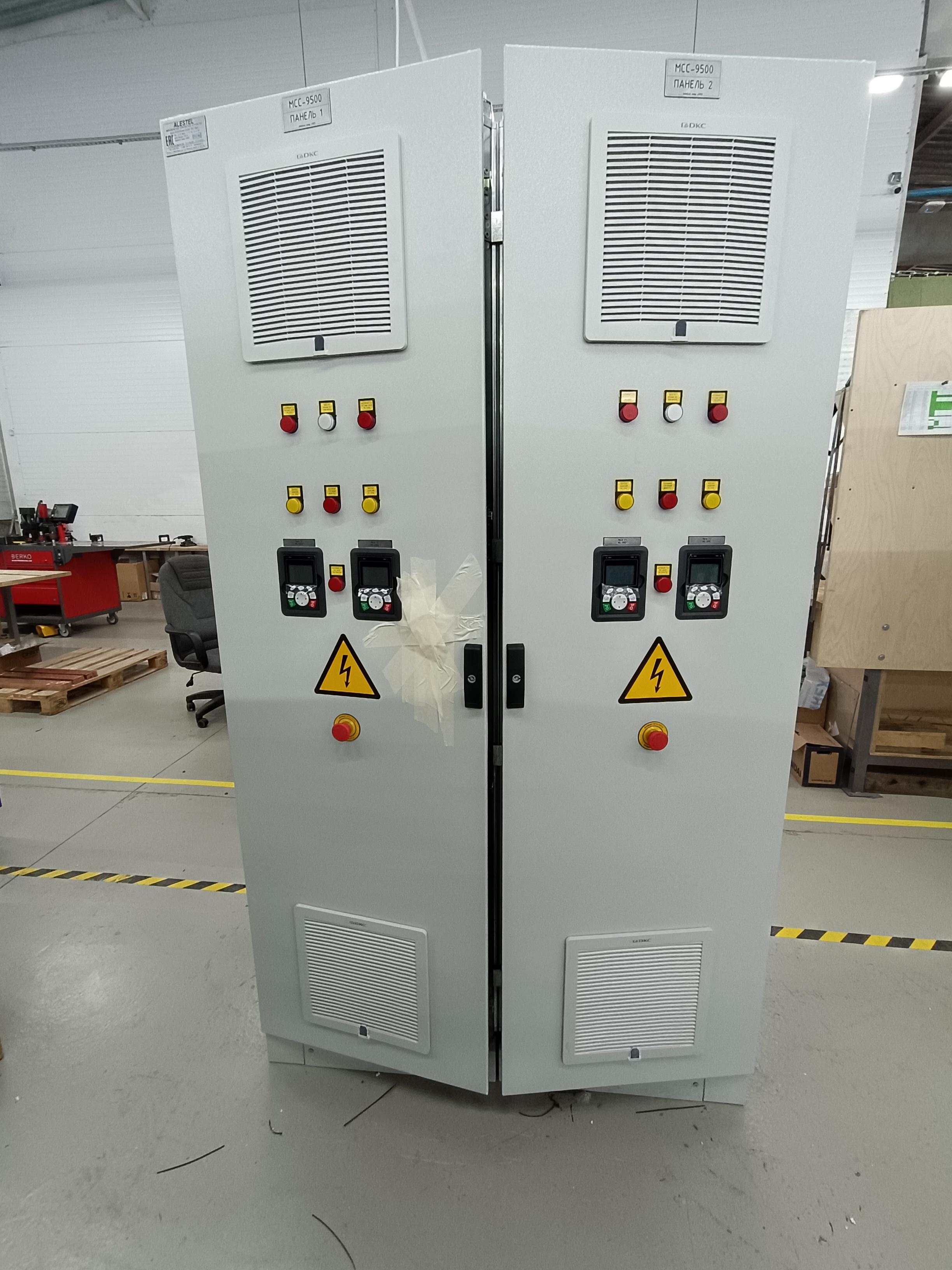

МСС-9500
|
- Корпус НКУ – IEK-Format;
- Аппараты распределения – Chint;
- Частотные преобразователи – INVT с платой связи Modbus TCP.
|

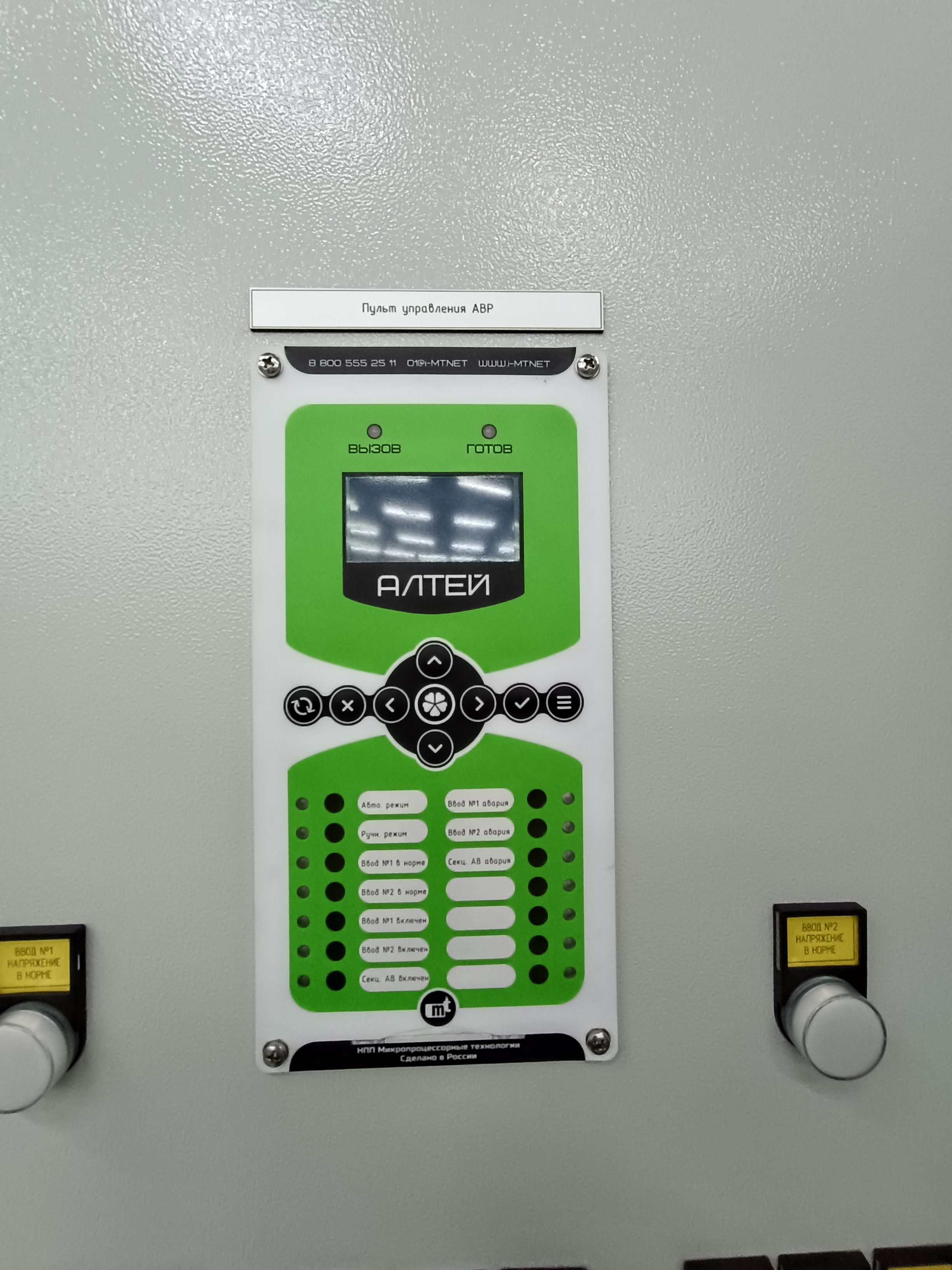

Проектом предусматривалась поставка шкафов для нового комплекса по переработки аммиака. Оборудование было установлено в отдельном блочно-модульном здании. В нём размещалась основная ГРЩ для распределения по потребителям, в том числе: шкафам автоматизации и управления освещением и вентиляции. Сама ГРЩ имело автоматический ввода резерва на микропроцессорном блоке АЛТЕЙ-01, ввиду того что у заказчика уже была установлена релейная защита по среднему напряжению АЛТЕЙ, для унификации и диспетчеризации в нашем НКУ применялся такой же блок управления ввода резерва.
Шкафы автоматизации управляют двигателями разной мощностью, в которых было установлено датчик дыма и противопожарное реле. Объект имеет взрывоопасную среду, и для этого необходимо было заблаговременно предупреждать ситуации по возникновению искрения и задымления.
Все электрические проводники имели изоляцию и графическую маркировку, а также степень секционирования 3b. Монтаж оборудования на объекте производили собственными силами с выдачей соответствующих документов, включая лабораторные испытания по металлосвязь, прогрузку расцепителей АВ, работа АВР.
